一、概述

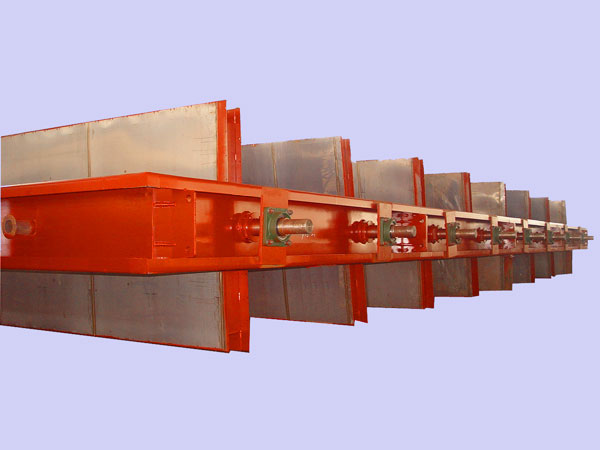

單軸雙擋板門為百葉窗式煙氣擋板系列之一,采用機械密封加壓縮空氣密封的雙重密封結構，確保100%的密封效果。單軸雙擋板門是在引進國外先進技術并吸取了國內同類型產品設計和運行操作經驗的基礎上制作而成的。
單軸雙擋板門主要用于煙風管道系統中，作完全截斷介質用，具有全開及100%全關功能，動作靈活，運行可靠，關閉后，能確保無介質泄露進入煙氣擋板后管道內。對于普通介質，可以采用碳鋼材料，對于腐蝕性介質，采用鎳基合金材料。

二、單軸雙擋板門結構組成及技術特點：
1、單軸雙擋板門主要由框架、葉片、密封片、主軸、軸承、軸封、曲柄連桿機構、密封控制系統等部分組成。
2、框架采用鋼板模壓成型或型鋼焊接成形，葉片采用鋼板模壓焊接成形。
3、根據工作環境確定零部件材料，單軸擋板門，與凈煙氣直接接觸的零部件采用耐酸不銹鋼316L，其他高溫區材料采用碳鋼Q235B。

三、性能特點：
1．單軸雙擋板門采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。
2．風門啟閉時間≤60S（可根據用戶要求選定）。
3．外部設計有連桿機構，使數個葉片同步開啟或關閉。
4．雙百葉窗式擋板門設計結構合理，葉片剛性好，運行穩定，百葉窗式擋板葉片密封型式：彈性密封和氣密封。
5．雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封效率為100%。
6．驅動方式：氣動或電動。
7．驅動裝置通常采用直聯式與風門連接安裝。
8．電動裝置采用機電一體化產品，具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。
9．風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。
10．密封風系統的密封風機和電加熱器也可由我公司選型后成套提
